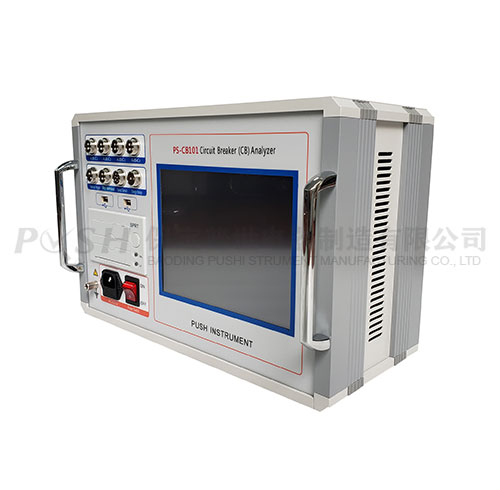

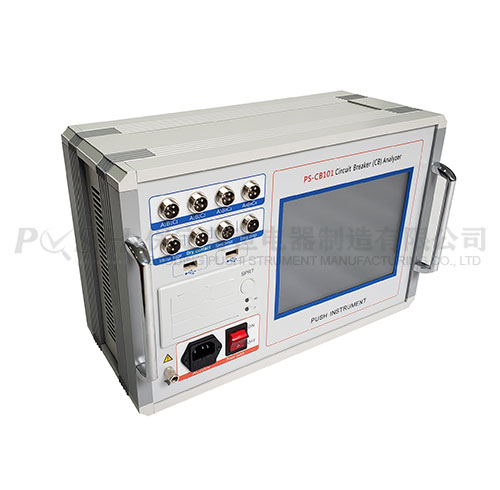

隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。PS-CB101 斷路器分析儀即（高壓開關機械特性測試儀）是依據新的《高壓交流斷路器》GB1984-2003 為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第 3 部分，DL/T846.3-2004 為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。

⑴、本儀器為嵌入式工控機，主板基于 CortexTM-A8，主頻 1GHZ，閃存 1GB，開機速度快僅需 16 秒。8.4 寸彩色大屏，windows 操作系統，人性化操作界面直觀，觸摸屏，

支持中英文輸入，便于現場操作人員使用。

⑵、高速熱敏打印機，方便現場打印測試數據。

⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁?DC5～270V 可調電源，電流 20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、固定多功能接頭，安裝極為方便，簡捷。

⑸、適用于國內外生產的所有型號的 SF6 開關、GIS 組合電器、真空開關、油開關。

⑹、開關動作一次，得到所有數據及圖形。

⑺、主機可存儲 30000 組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

⑻、配備 U 盤接口，可直接把數據保存到 U 盤，上傳到計算機進行分析、保存。

⑼、同時可測 12 路金屬觸頭斷口、6 路主斷口和 6 路輔助斷口。

⑽、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

⑾、內部抗干擾電路可滿足 500KV 變電站內可靠使用。

1．時間測量：

12 路 固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期之差

合閘（分閘）彈跳時間（彈跳次數）

內觸發測試范圍：0.01ms～20s，分辨率：0.01ms, 空接點測試范圍：0.01ms～200s，分辨率：0.1ms, 在 1000ms 以內準確率：0.05%±1 個字

2．速度測量：剛分（剛合）速度

指定時間段（行程段或角度段）平均速度

3. 測速范圍：1mm 傳感器 0.01～25.00m/s，

0.1mm 傳感器 0.001～2.50m/s

360°角度傳感器 1 周波/ 0.25°

4．行程測量：動觸頭行程（行程）

接觸行程（開距）

超行程

過沖行程或反彈行程

5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。

360 線傳感器：360о，測量范圍：0-1000mm，分辨率:0.25о。 加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。

6. 電流顯示：最大電流 30A,分辨率：0.01A。

7．儀器電源 ：AC 220V ± 10%；50Hz ± 5%

8．直流電源輸出:DC5～270V 連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。

9. 空接點觸發電壓：AC/DC10-300V，電流≤120A

10. 隔離開關測量范圍：

⑴、電壓輸出：DC5～270V（可調）；

⑵、電源輸出時間：0.01-20 秒（可設置）；

⑶、斷口信號最大采集時間為 200 秒；5

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

11．主機體積：360×260×170mm

12．使用環境： -20℃~+50℃

13．相對濕度：≤90%
