高壓試驗設備
  您的位置:首頁 > 產品展示 > 高壓試驗設備

操作箱

本產品是輕型高壓試驗變壓器的配套設備。其性能優越,功能多,體積小,重量輕,具有使用可靠,外觀美觀,操作維修方便等特點。
添加時間:2022-04-19  瀏覽次數:1207
售前電話: 0312-3189593/3189592      售后電話: 0312-3189592

一、概述

本產品是輕型高壓試驗變壓器的配套設備。其性能優越,功能多,體積小,重量輕,具有使用可靠,外觀美觀,操作維修方便等特點。



二、結構及面板布置示意圖


本設備為箱式結構,箱體為鋁合金噴沙工藝,所有電器元件均裝在骨架上,面板上有電源連接電纜,便于安裝和維修。

本報警裝置電路簡單,性能可靠,具有計時、聲光同步報警功能。

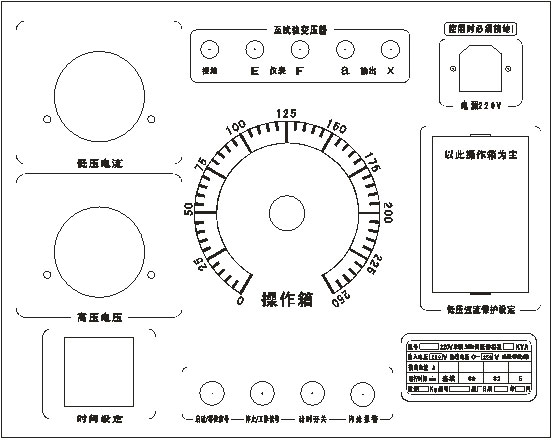

面板元件布置如下、原理圖附后。




三、使用方法

1. 按照試驗要求將操作箱、變壓器、被試品連接好。

2. 按照被試品正常試驗所需電流大小和耐壓時間,設定好過流繼電器(-KA)及時間繼電器(-KT)的動作值。

3. 插上電源插頭,將調壓器手柄旋到零位,綠燈(-HG)亮,可進行試驗操作,操作時不要靠近變壓器,以免發生危險。

4. 以上所有工作完成后,表示可以送電操作。按下啟動按鈕(-ST),一次主回路(-KM)吸合,調壓器受電。順時針旋轉調壓器手柄,調壓器升壓。此時零位燈(-HY)滅,工作指示燈(-HR)亮。密切注意電壓表(-PV)的指示,當升到被試品規定的耐壓值時,按下計時按鈕(-ST2)并注意被試品的情況。

5. 當耐壓計時到時,操作箱自動發出報警聲,此時應立即逆時針旋轉調壓器手柄至零位,按下停止按鈕(-SP)和計時按鈕(-ST2),紅燈滅,黃燈亮。試驗完畢。

6. 在升壓或耐壓近程中,如發生短路、閃絡、擊穿等過流時,過流繼電器(-KA)動作,切斷主回路。此時應將調壓器逆時針旋轉至零位。

注:升壓時要緩慢、均勻;降壓時要迅速,不能直接拔掉電源插座,以免產生過電壓,損壞設備。
