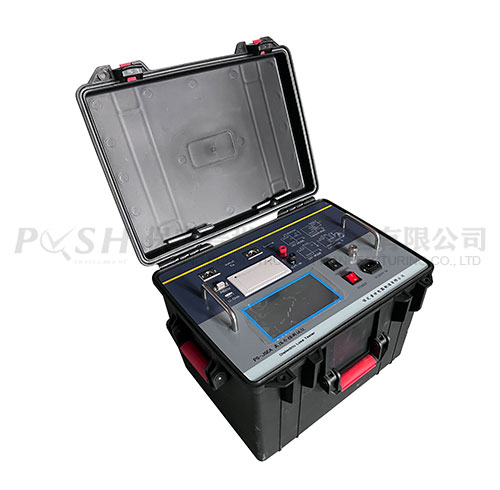

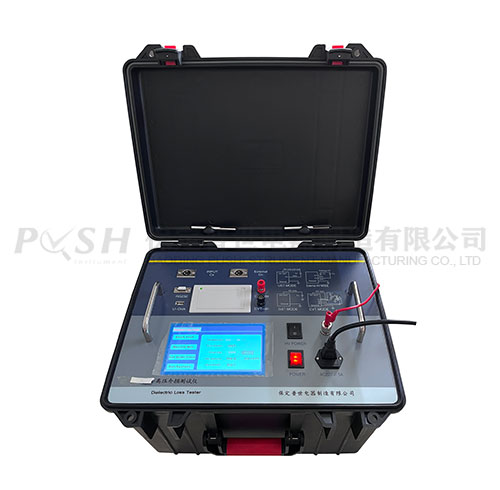

一、儀器概述
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出 45Hz 和 55Hz 純正弦波，自動加壓，可提供上限10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
二、保障措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由人員進行。
6、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。
7、由于測試設備產生高電壓，所以測試人員必須完全嚴格遵守操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須完全了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。
8、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。
9、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或?qū)⒈ｋU直接短路使用。
10、 儀器出現故障時，關閉電源開關，等待一分鐘之后再檢查。
1、儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場 50Hz 工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的培訓就能使用。輕輕觸摸就能完成整個過程的測量。
4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。
5、科學數據管理：儀器數據可以通過 U 盤導出，可在任意一臺 PC 機上通過軟件，查看和管理數據。
6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
7、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和測試線即可實現油介損測量。
9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV反接線介損測量。
10、能夠做交流耐壓試驗。方便PT，CT二次做交流耐壓，400V低壓系統做耐壓試驗。
11、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。
12、具有 CVT 測試功能，可實現 CVT 的自激法測試，可設置高壓電壓/電流、低壓電壓/電流 4 個保護限制，確保人身、設備。
13、測試 CVT 時候，不僅能夠自動測試 C1 和 C2 的電容值和介損值，而且能夠測試 CVT設備的總電容和介損值。
14、自帶熱敏打印機可打印輸出，帶日歷時鐘,方便用戶出測試報告, 帶有 U 盤輸出。
15、帶計算機接口。一臺計算機可控制 32 臺儀器，可集成到綜合高壓試驗車上，實現測量、數據處理和報表輸出。
16、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
17、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員。
準確度： Cx: ±（讀數×1%+1pF）
tgδ: ±（讀數×1%+0.00040）
抗干擾指標： 變頻抗干擾，在 200%干擾下仍能達到上述準確度
電容量范圍： 內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高壓： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率： 最高 0.001pF，4 位有效數字
tgδ范圍： 不限，分辨率 0.001%，電容、電感、電阻三種試品自動識別。
試驗電流范圍：10μA～5A
內施高壓： 設定電壓范圍：0.5～10kV
最大輸出電流：200mA
升降壓方式：電壓隨意設置。比如 5123V
試驗頻率： 40-70Hz 單頻隨意設置。比如 48.7Hz
50±0.1Hz 到 50±10Hz 自動雙變頻隨意設置
60±0.1Hz 到 60±10Hz 自動雙變頻隨意設置
頻率精度： ±0.01Hz
外施高壓： 正接線時最大試驗電流 5A，工頻或變頻 40-70Hz
反接線時最大試驗電流 10kV/5A，工頻或變頻 40-70Hz
CVT 自激法低壓輸出：輸出電壓 3～50V，輸出電流 3～30A
測量時間： 約 40s，與測量方式有關
輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電
計算機接口：標準 RS232 接口，U 盤插口(自動 U 盤存儲數據)
打印機：微型熱敏打印機 環境溫度：-10℃～50℃ 相對濕度：<90%<>
外形尺寸：460×360×350mm 儀器重量：28kg
