感謝您選用我公司PS-3003水溶性酸自動測定儀。
我們希望本儀器能使您的工作更加輕松愉快,使您在試驗分析工作中得到辦公自動化的感覺。
在使用儀器之前,請閱讀本說明書,并按說明書對儀器進行操作和維護,以延長其使用壽命。
“只需輕輕一按,試驗會自動完成”是本儀器的操作特點。

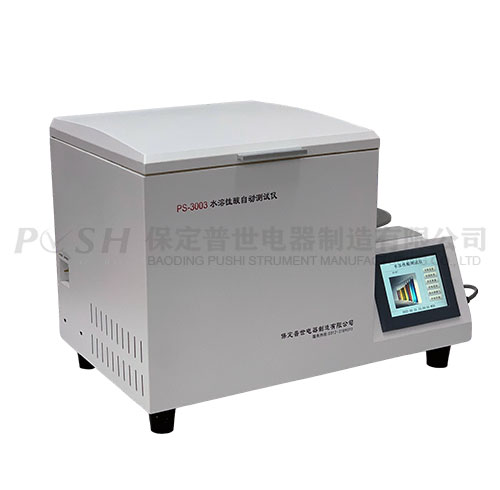

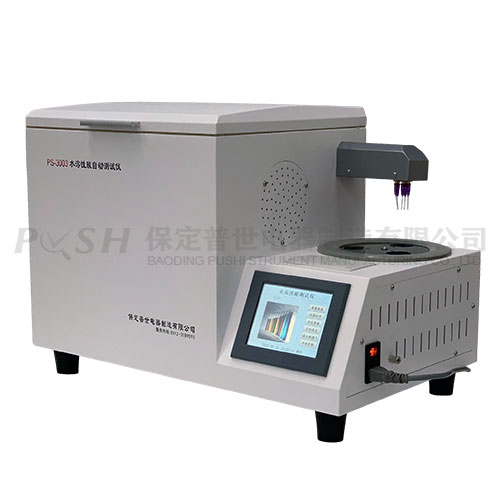

全自動水溶性酸測試儀(比色法)是根據中華人民共和國國家標準GB/T7598-2008運行中變壓器油水溶性酸測定法及相關標準設計制造。采用大屏幕液晶顯示,利用微處理器控制,可以根據用戶的設定條件自動完成加熱、恒溫、振蕩、取樣、測試、清洗、打印等功能,可以一次性測量1-3個樣品,大大縮短了用戶的測試時間,并且本儀器帶有USB接口可與計算機通訊。
開機前準備過程

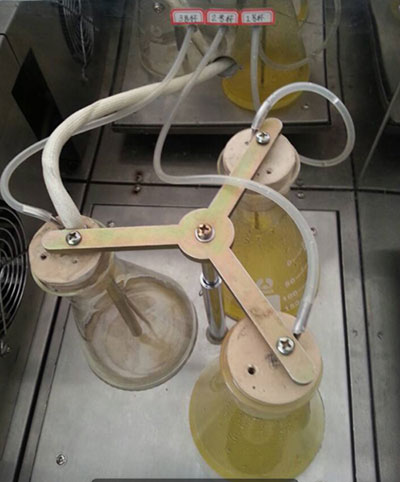

1. 量取50ml待測油樣于250ml錐形瓶?jī)?nèi),加入剛煮沸過的蒸餾水50ml,蓋好錐形瓶的配套瓶塞并放入儀器相應槽內,接好各杯位相應連接管,再用固定桿卡緊,將箱蓋蓋好。(如圖1),并取干凈的測試杯置于測試盤相應的測試杯位;
圖1

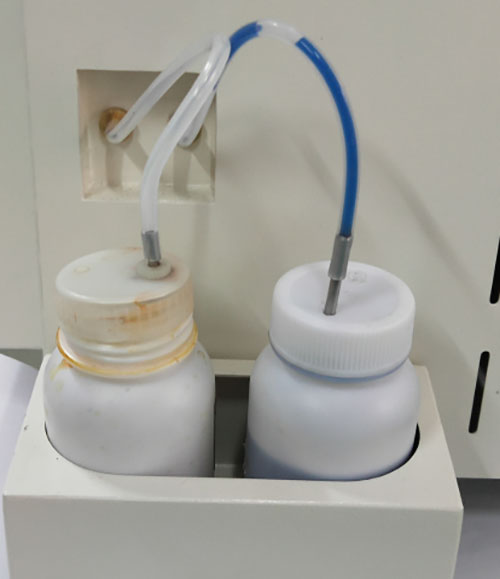

2. 將指示劑瓶托架固定于設備左后方,取溴甲酚紫和溴甲酚綠指示劑置于指示劑瓶托架內,將密封蓋打開,換上工作蓋,并與相應的設備接口用軟管連接(如圖2)
圖2
3. 接通電源
將儀器接好電源,儀器外殼可靠接地,打開電源開關。

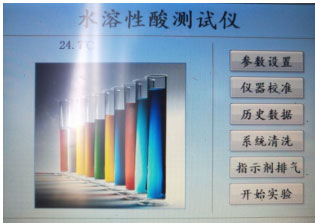

開機后顯示的是:主操作界面(如圖3),共有4個選項如下:
圖3

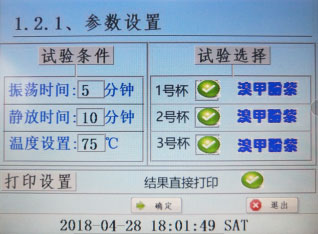

1.參數設置------是設置儀器振蕩時間、靜放時間、加熱溫度、杯位選擇、指示劑選擇和是否打印幾項參數。(如圖4)為了更精確的控溫儀器在加熱設定溫度的前5℃時開始震蕩。

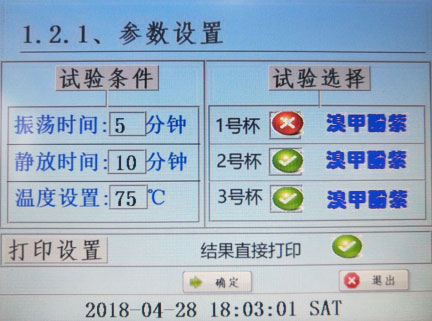

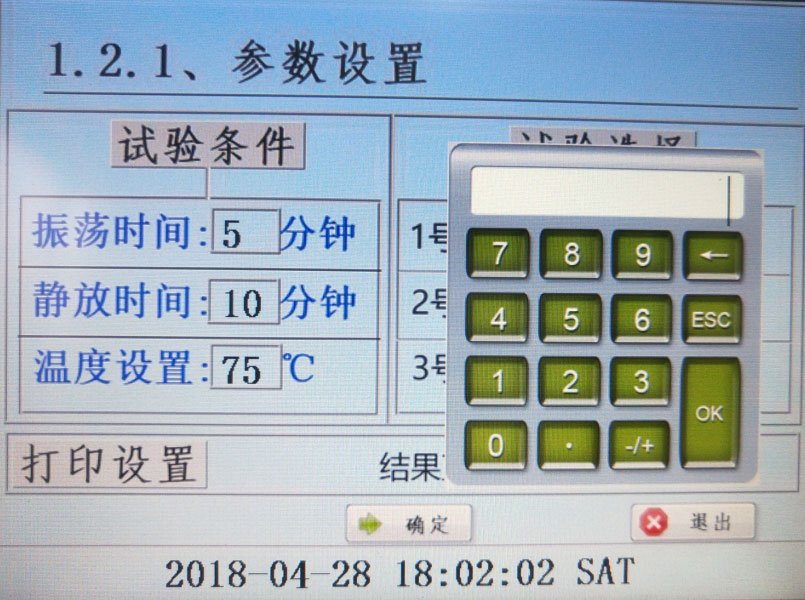

點擊參數設置可進入?yún)?shù)設置界面,(如圖4)可以觸摸更改儀器的參數設置。儀器默認為國標模式,如需改變?cè)囼?yàn)條件可以點擊數據,自動彈出小鍵盤,輸入需要數據后點擊“OK”鍵,數據自動保存(如圖5)‘’
圖4
圖5
如需選擇測試杯位,可點擊杯位右側小光標,“?”為測試此杯位,“?”代表不測試此杯位,如需設置指示劑,只需點擊指示劑光標,自動完成變換(如圖6)
圖6

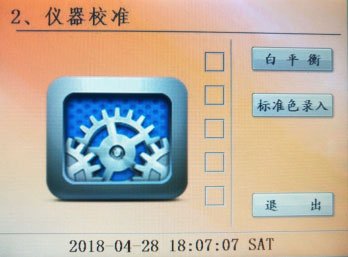

2、儀器校準———用于設備調試或校準時輸入標準數據,客戶在使用中無需進行此界面操作,如需操作請與廠家聯系索要密碼方可進入界面進行操作。注:此界面進入后如輸入錯誤數據會影響數值的準確性?。ㄈ鐖D7)
圖7

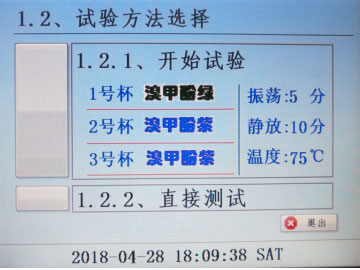

3.開始試驗---是本儀器的中心部分,如圖8
圖8
(1)、點擊“直接測試”左側按鍵就可以直接對試樣進行測試。一般用來對標準緩沖液的測定,用以確定儀器是否應該進行校準。(請將測試溶液杯置于針頭底部杯位)
(2)、輕觸“開始試驗”左側按鍵在該位置就可以對選定杯位進行標準化模式試驗:包括加熱、振蕩、靜置、抽液、測量、數據存儲、打印整個試驗過程。
注:自動測試時儀器先用選定指示劑進行測試(一般是選用溴甲酚紫),如果測試失敗蜂鳴器報警則提示換杯,加另外一只指示劑進行測試,將空杯換到提示杯位上后點擊確定,儀器自動換用溴甲酚綠作指示劑進行測定。

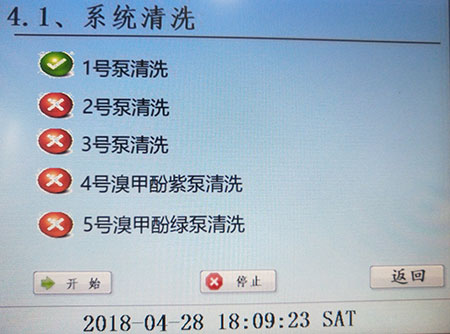

4. 系統清洗——此界面下可以對各個管路進行清洗(如圖9),在此界面下,可以通過改變各個工作泵前的光標來選定是否清洗,“?”為清洗此杯位,“?”代表不清洗此杯位,選定杯位后點擊“開始,開始”見開始清洗,點擊“停止”鍵將終止清洗。注:如需清洗哪一個杯位,請?zhí)崆鞍汛吮坏倪M(jìn)液口換上干凈的蒸餾水或無水乙醇!
圖9

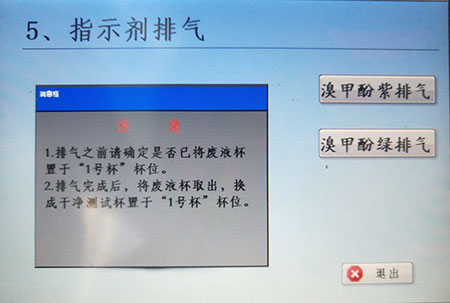

5. 指示劑排氣---- 主要作用是將指示劑管路中的空氣排凈,保證數值的準確性。如設備隔一段時間使用或者是管路中有空氣,請務必在第一次試驗之前進行此步驟操作,指示劑排空之前請將廢液杯置于“1號杯”杯位,點擊主界面圖3中的“指示劑排氣”按鍵,界面自動進入圖10界面,再分別點擊“溴甲酚紫排氣”或“溴甲酚綠排氣”兩個按鍵進行排氣如圖11,指示劑針頭出液后即可點擊圖11中的“退出”按鍵,結束排氣操作。排氣結束后,請將廢液杯取出,放干凈的試驗杯置于1號杯位,等待測試。注:次操作只需在第一次試驗或管路中有空氣時操作,無需每次試驗都進行此操作!
圖10
圖11

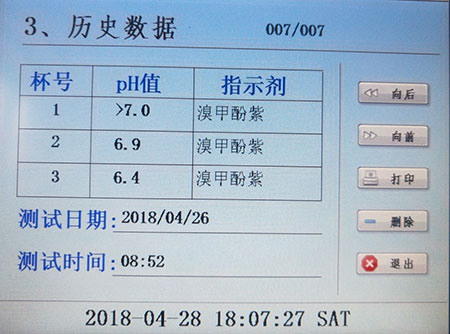

6. 歷史數據----測試的結果保存后通過歷史數據來對測試結果進行查閱和打印,可存儲100組歷史數據。如圖(12)
圖12
PH指示劑配制方法
1. 溴甲酚綠:將0.1g溴甲酚綠與7.5ml0.02mol/L氫氧化鈉一起研勻,用除鹽水稀釋至250ml。再用0.1mol/L氫氧化鈉或鹽酸調整PH值為4.5~5.4.
2. 溴甲酚紫:將0.1g溴甲酚紫溶于與9.25ml0.02mol/L氫氧化鈉中,用除鹽水稀釋至250ml。再用0.1mol/L氫氧化鈉或鹽酸調整PH值為6.0.
1. 測量范圍: PH=3.8~7.0
2. 最小顯示單位:0.1
3. 恒溫精度: ±2℃
4. 測量誤差:≤±0.1PH
5. 正常使用條件:
a) 環境溫度:(5~45)℃
b) 相對濕度:≤85%
c) 供電電源:AC(220±10%)V,50HZ±1HZ
